VIO-S

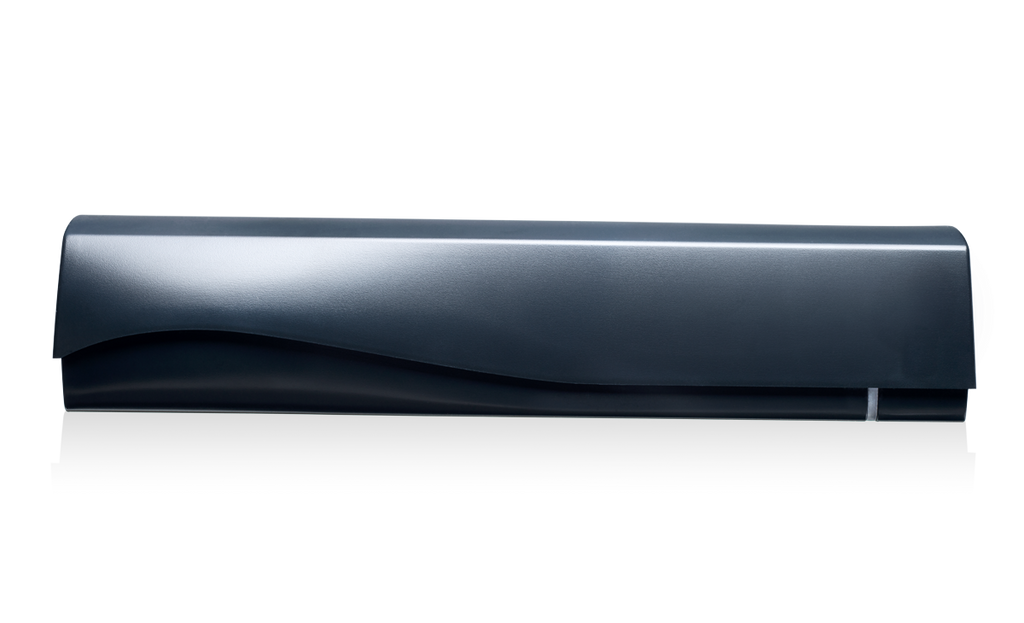

Sensore di sicurezza per porte scorrevoli automatiche
Tecnologia Infrarossi attivi
Colours:
Sensore di sicurezza per porte scorrevoli automatiche

Descrizione

VIO-S è un sensore di presenza composto da una tenda doppia a infrarossi attivi failsafe che offre un’elevata protezione delle persone. L’area tridimensionale della tenda a infrarossi, senza fasci di sicurezza, protegge le persone da ogni contatto con la porta. VIO-S può essere montato fino a 3 m.

Caratteristiche

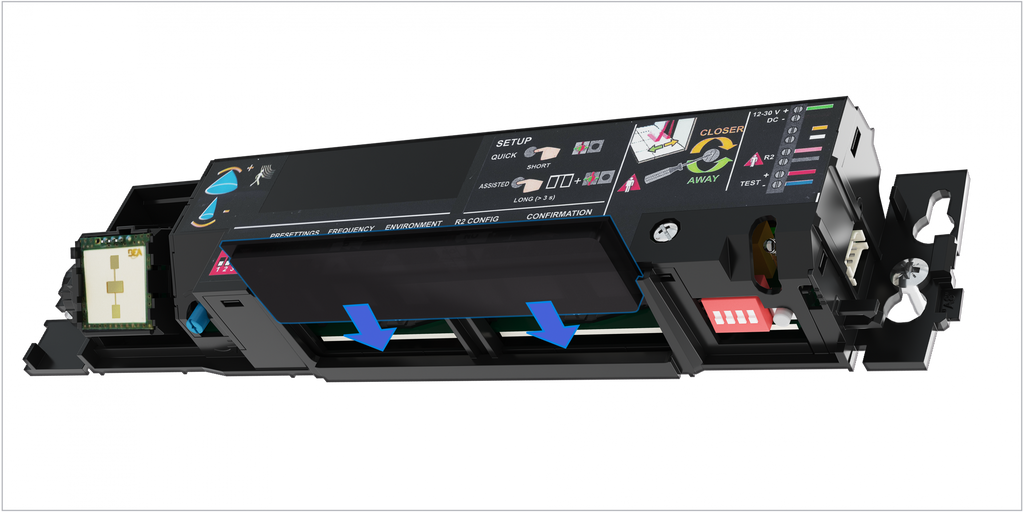

Area di rilevamento flessibile

Regolazione dell’ampiezza della tenda a infrarossi con i prismi (tende di 12 o 24 spot a seconda del prisma utilizzato)

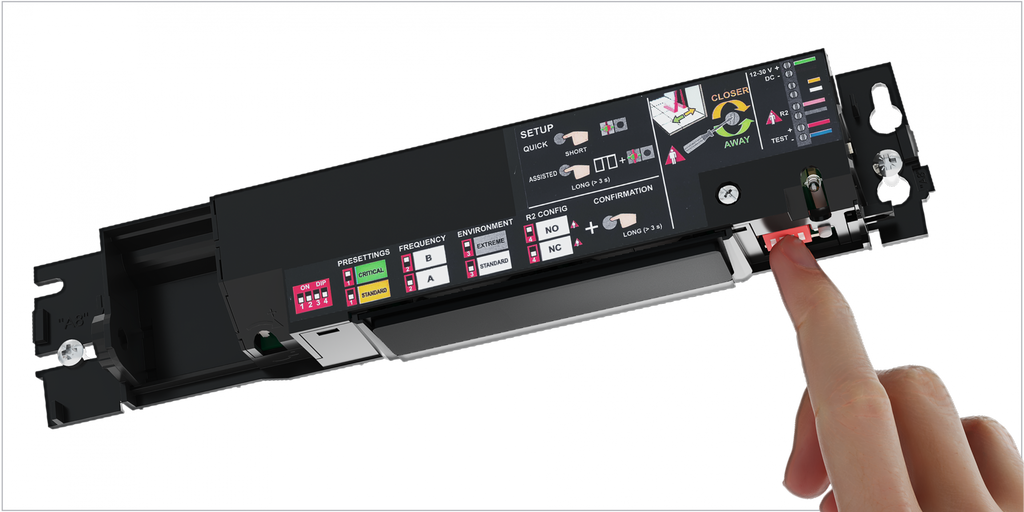

Regolazione facile

Tende semplici da regolare utilizzando i DIP switch e facili da posizionare e localizzare mediante le regolazioni meccaniche e lo spotfinder.

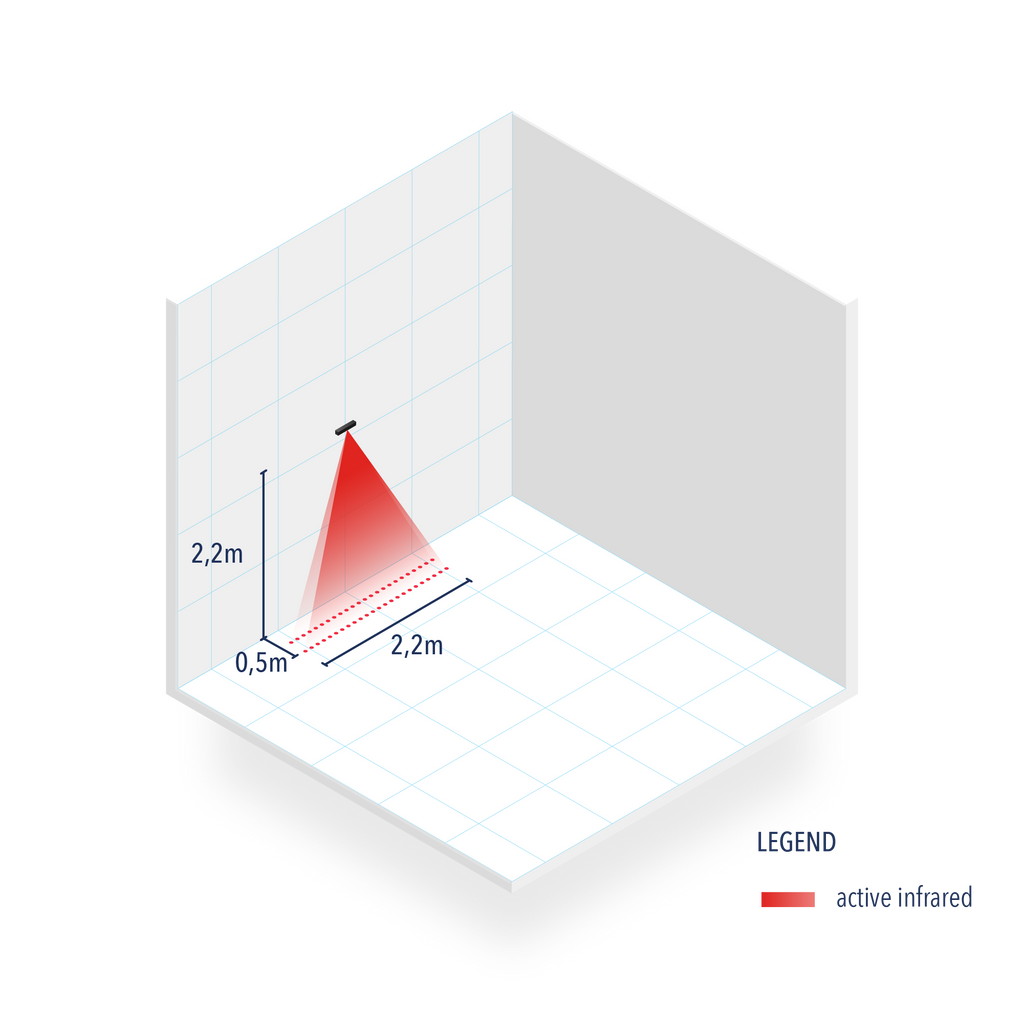

Zona di rilevazione
Specifiche tecniche

Tensione di alimentazione:

12 V - 30 V DC -5%/+10% (operabili esclusivamente da alimentatori compatibili SELV)



Consumo:

< 1.6 W



Altezza montaggio:

da 1,8 m a 3 m



Sensibilità dell’ingresso di prova:

< 1 V : Log. L; > 10 V: Log. H (max. 30 V)



Gamma di temperatura:

-25 °C a +55 °C



Grado di protezione:

IP54



Rumore:

< 70 dB



Durata di vita prevista:

20 anni



Conformità alle norme:

EN 16005:2012; EN 12978:2009; EN IEC 62061:2005 SIL2; EN 61496-1:2012 ESPE Tipo 2; EN ISO 13849-1:2008 Pl «c» CAT.2
(a condizione che il sistema di controllo della porta monitori il sensore almeno una volta a ciclo)



Modo di rilevamento:

Presenza
Tempo di risposta tipico: <256 ms Tempo di presenza max.: 30 sec



Tecnologia:

Infrarossi attivi con analisi dello sfondo
Diametro spot: 0,1 m (tip)
Numero di spot: 24
Numero di tende: 2



Diametro spot:

0,1 m (tip)



Numero di spot:

24



Numero di tende:

2



Angolo:

Da -4 ° a +4 ° (regolabile)



Uscita:
Corrente di contatto max.:
Tensione di contatto max.:

Relè stato solido (senza potenziale, né polarità)
100 mA
42 V AC/DC



Indicatore di uscita tempo di permanenza:

0,3 s a 1 s (non regolabile)



Tempo di risposta su richiesta di prova:

Questo prodotto è conforme a tutta la legislazione europea applicabile. Per saperne di più, consultate la Dichiarazione di Conformità.



Specifiche soggette a cambiamenti senza preavviso – Misurato in condizioni specifiche.

Versioni
  • Sensore di sicurezza per porte scorrevoli automatiche
    VIO-ST

    sensore di sicurezza per porte scorrevoli automatiche
