RS-15

Sensor de apertura y presencia para puertas interiores de trenes

Tecnología Infrarrojos activos

Colores:

Sensor de apertura y presencia para puertas interiores de trenes

Descripción

Sensor con funciones combinadas para puertas internas, el RS-15 está diseñado para abrir las puertas cuando sea necesario y para mantenerlas abiertas en caso de presencia en el umbral, para el confort y la seguridad de los usuarios. Campo de detección muy flexible gracias a una matriz de 3 × 5 puntos configurables con un campo de detección típico de 1,2 m x 1 m a 2,2 m de altura de montaje.

Características

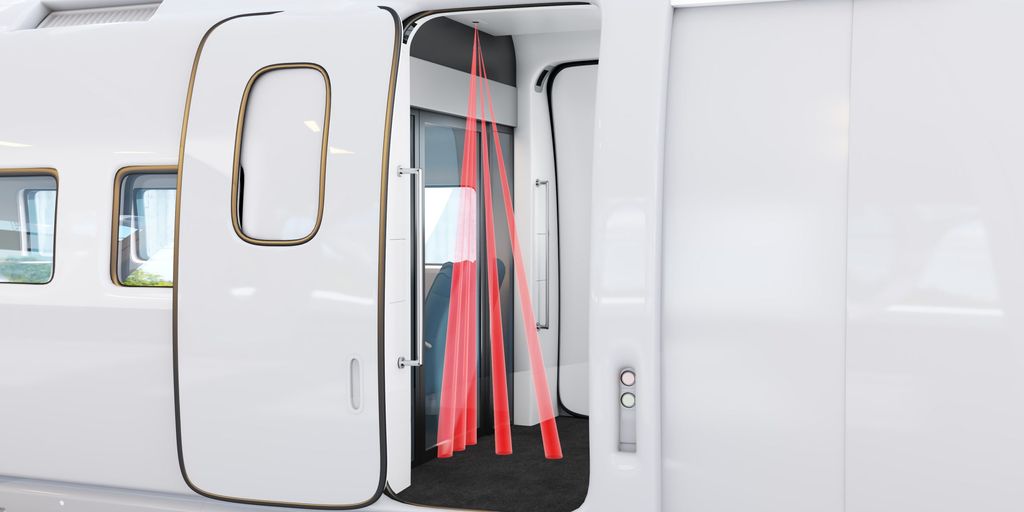

Campo de detección flexible

Sobre la base de los 15 puntos disponibles, 9 formas diferentes de campos de detección están disponibles como preajustes para cubrir diferentes tipos de plataformas, áreas de entrada, pasillos, etc.

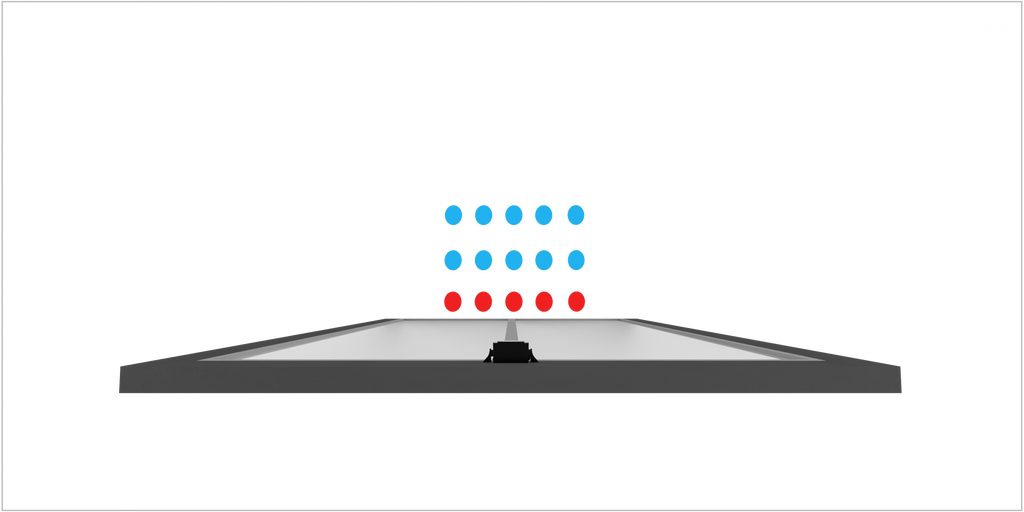

Funciones combinadas

Detección de movimiento y presencia en un único sensor

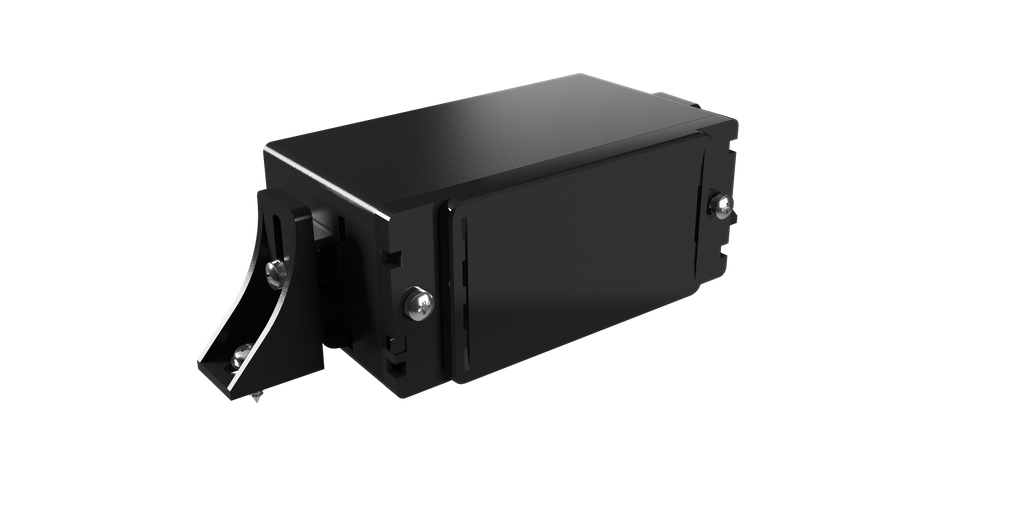

Diseño compacto

Carcasa compacta, concebida para cada diseño de tren con un enfoque en la estética.

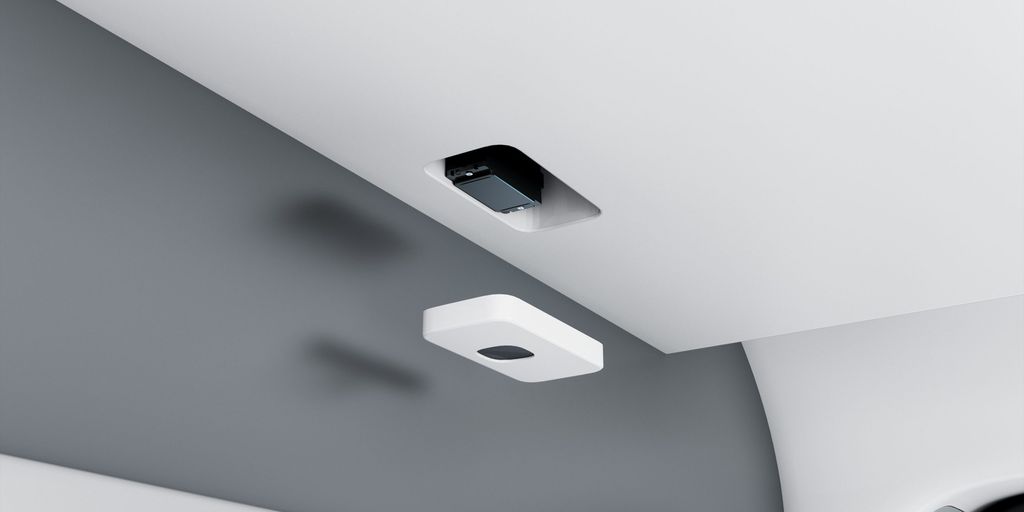

Fácil instalación

Ángulo de inclinación accesible incluso cuando el sensor se encuentra oculto y los parámetros configurables son ajustables por mando a distancia.

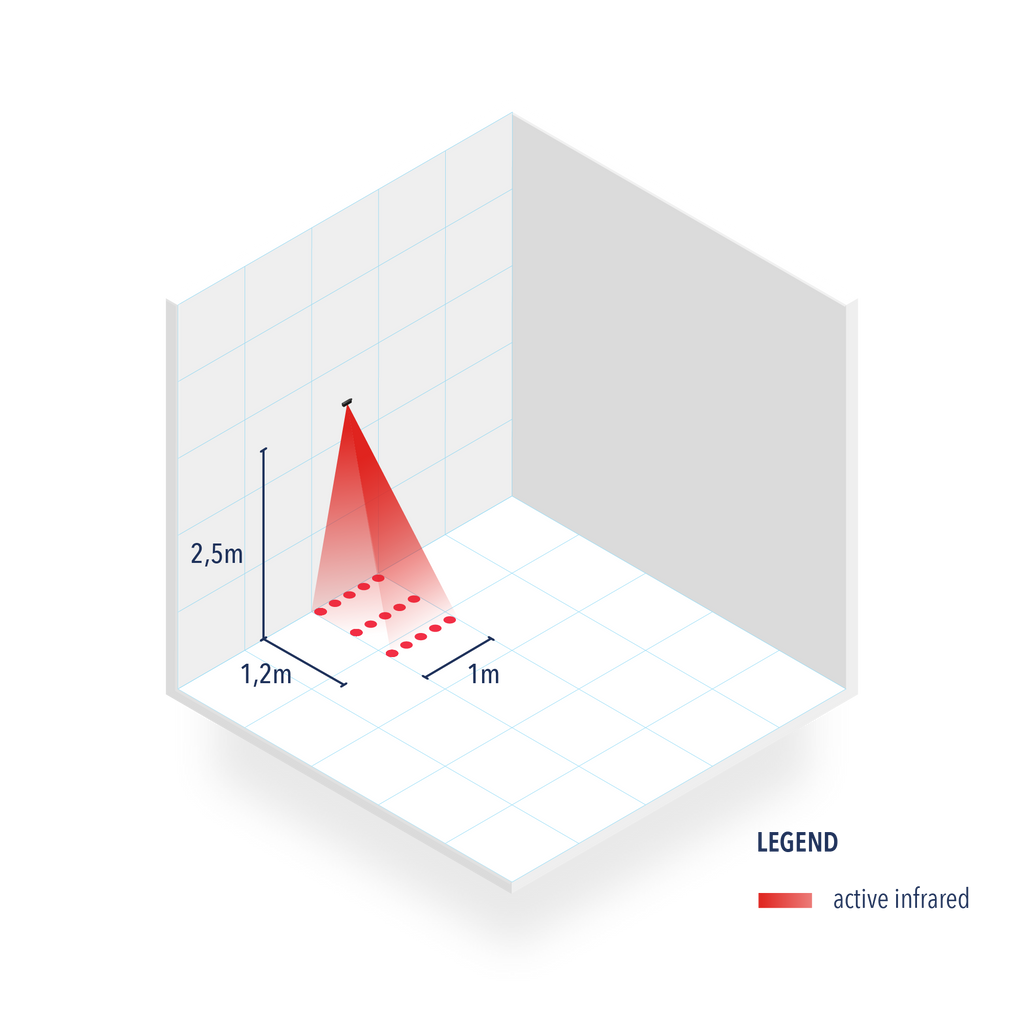

Zona de detección

Especificaciones Técnicas

Tecnología:	infrarrojos activos
Modo de detección:	apertura y presencia
Zona de detección: (altura de montaje de 2 m; ángulo de inclinación de 20°)	1 m (An) x 1,2 m (Di) 15 puntos IR independientes con un diámetro habitual de 130 mm
Tiempo de reacción:	< 100 ms
Tensión de alimentación:	12V - 30V AC ±10%; 12V - 45V DC ±10%
Frecuencia de red:	50 - 60 Hz
Consumo de energía:	< 3 W (VA)
Salida: Tensión máx. de contacto: Corriente máx. de contacto: Tensión máx. de conmutación:	relé (contacto conmutado libre de potencial) 42 V CA - 60 V CC 1A (resistente) 30 W (CC) / 42 VA (CA)
Conexión en el lado del sensor:	conector de 7 polos integrado no conectable
Tiempo de retención:	0,5 s a 9 s (ajustable)
Señal LED:	rojo y naranja
Altura de montaje:	máx. 2,5 m (montaje empotrado)
Grado de protección:	IP41
Rango de temperatura:	-25 °C a + 55 °C (funcionamiento); -30 °C a + 60 °C (almacenamiento)
Dimensiones:	140 mm x 38 mm x 55 mm
Ángulos de inclinación:	0° a 20° vertical, en pasos de 4°
Material:	PC
Peso:	100 g
Conformidad normativa (sensor sin cable):	EN 50155 (si la tensión de alimentación nominal es de 24 V) EN 45545-2; NF F16-101; EN 50121-3-2; EN 50581
Conformidad normativa (cable):	Este producto cumple con toda la legislación europea pertinente. Consulte la Declaración de Conformidad si quiere saber más.

Las especificaciones están sujetas a cambios sin previo aviso – Medido en condiciones específicas.
