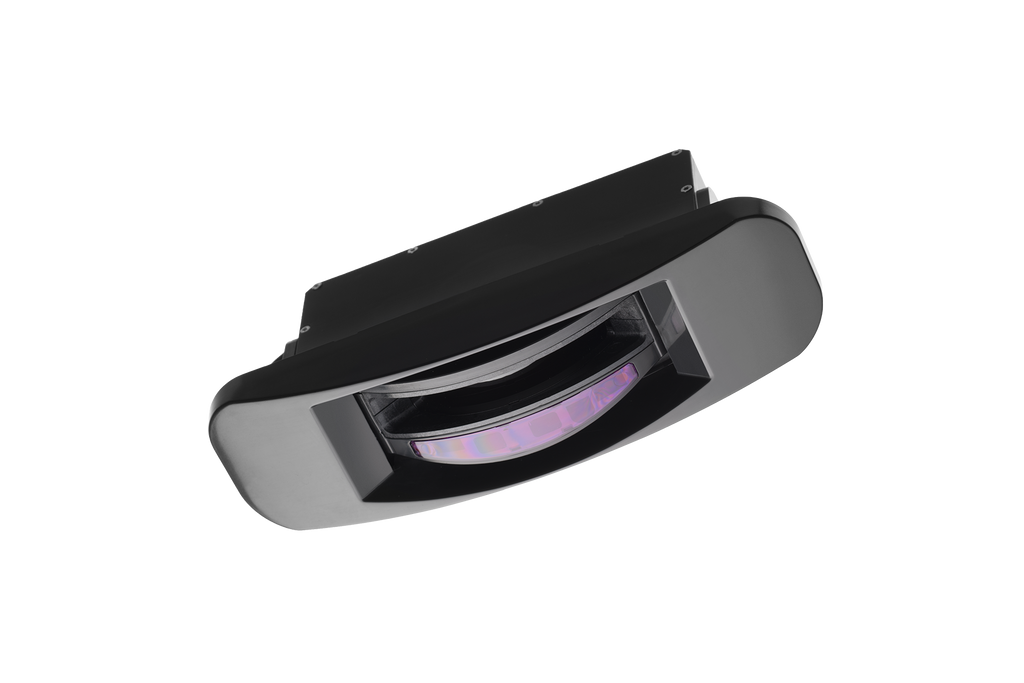

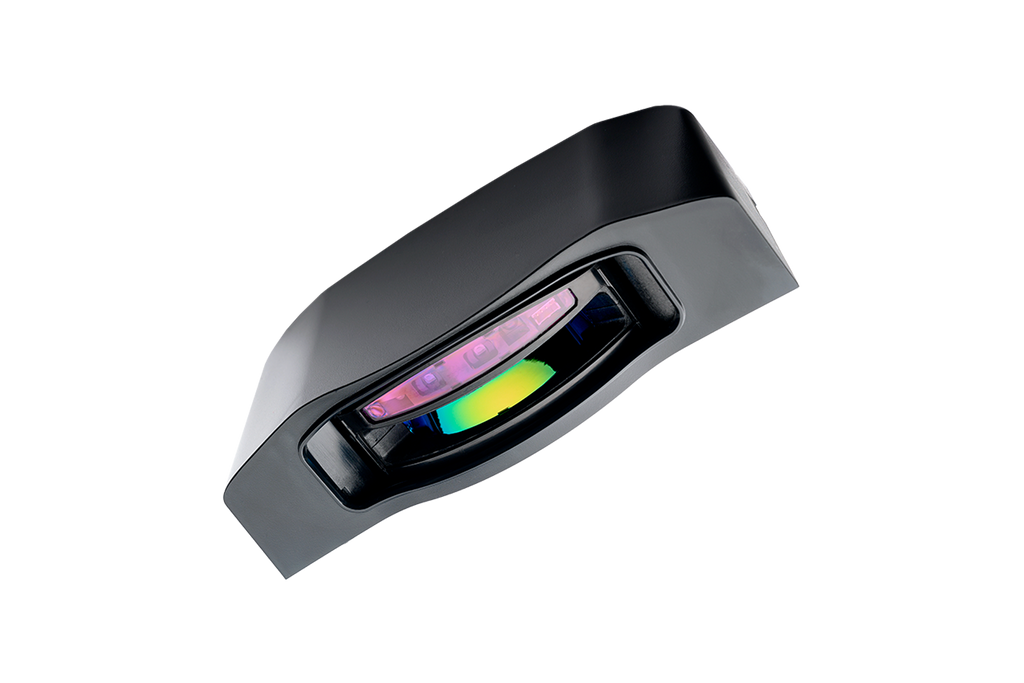

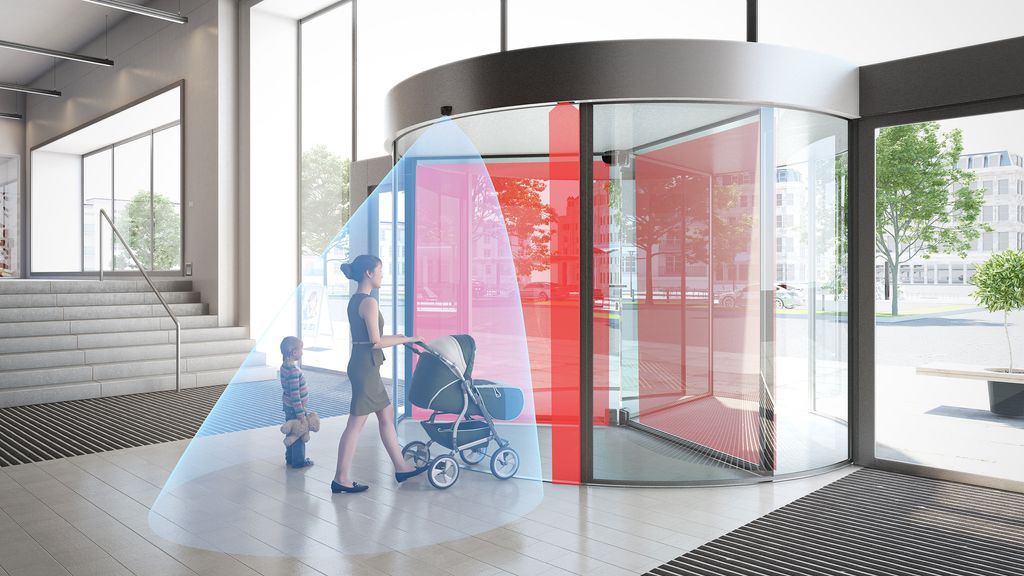

LZR®-FLATSCAN REV PZ

Détecteur de sécurisation pour portes tournantes
Technologie Laser
Couleurs:

Description

Le LZR®-FLATSCAN REV PZ est le premier détecteur de sécurisation spécifiquement conçu pour les portes tournantes automatiques. Il utilise la technologie laser de mesure du temps de vol et génère 400 points de mesure pour offrir une protection totale à l’utilisateur tout en garantissant le bon fonctionnement de la porte.

Caractéristiques

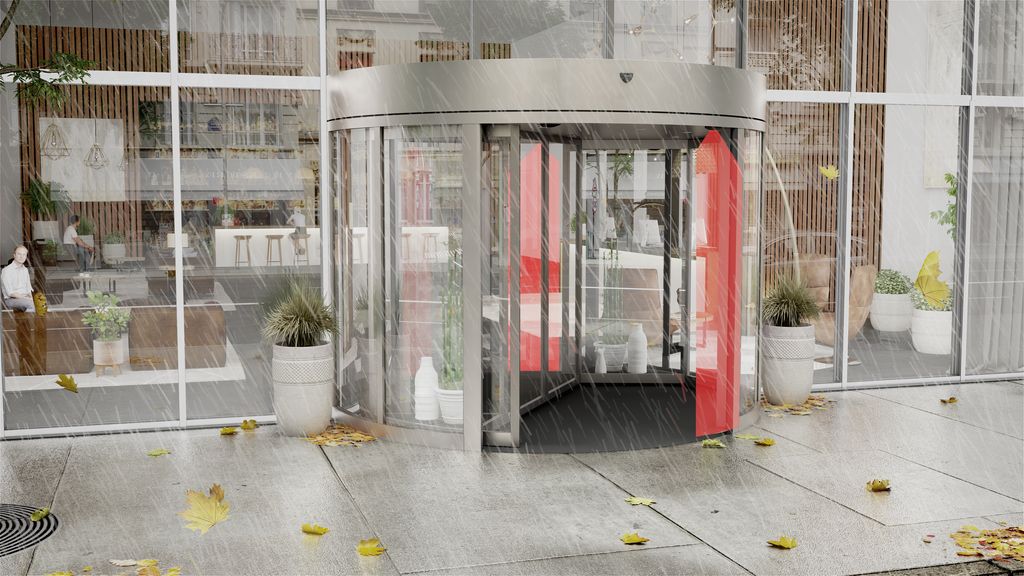

Indépendant du sol et de l’environnement

La technologie laser garantit une grande stabilité peu importe la nature du sol (caillebotis, tapis absorbant, sols réfléchissants, sols mouillés, etc.) et les conditions métérologiques.

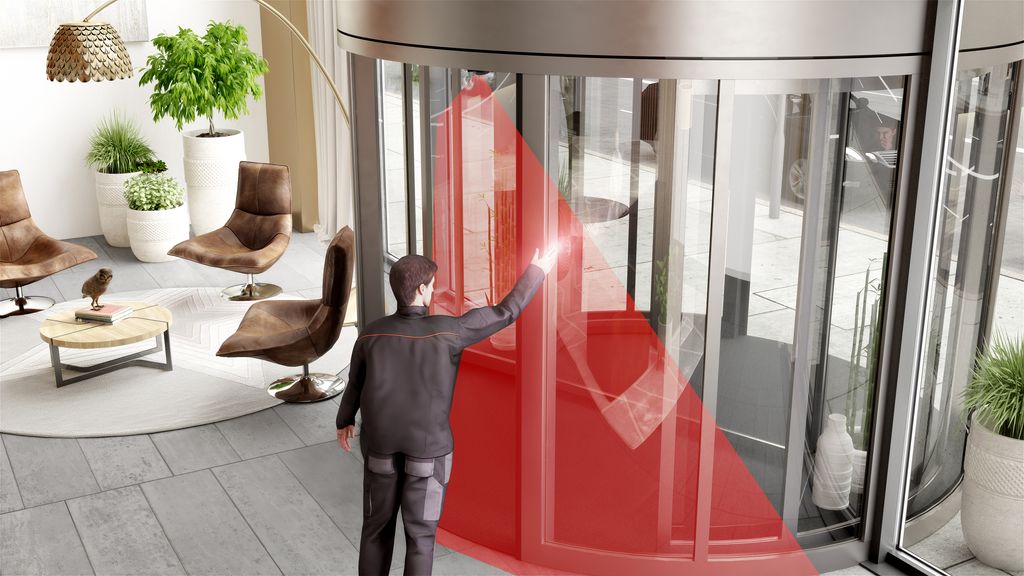

Installation rapide et intuitive

La taille du champ de détection se définit en deux simples mouvements de main. La hauteur et la largeur de la zone sont calculées automatiquement.

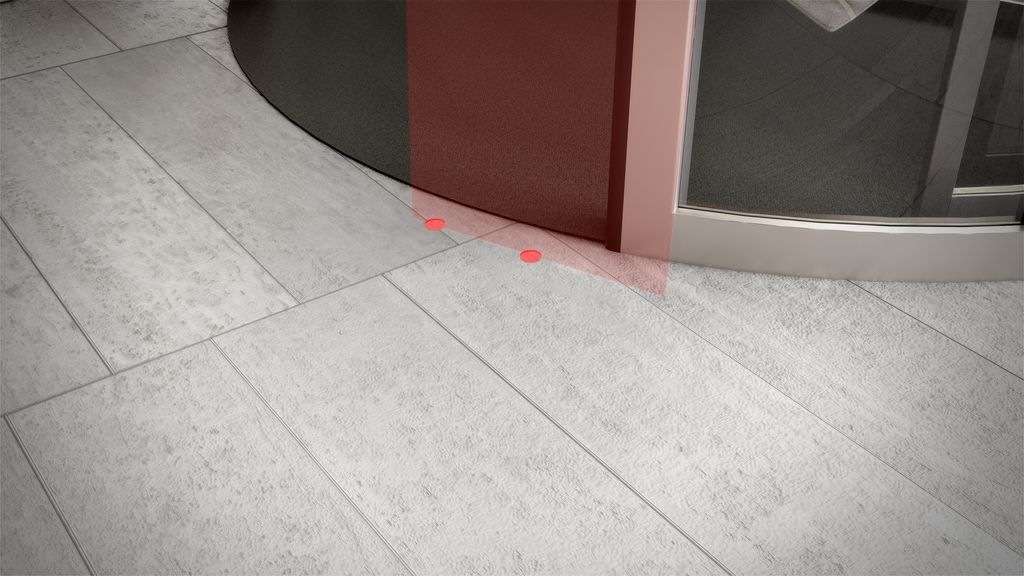

Aides visuelles

Il est possible d’activer deux spots rouges visibles lors de l’installation afin d’ajuster la position du champ de détection.

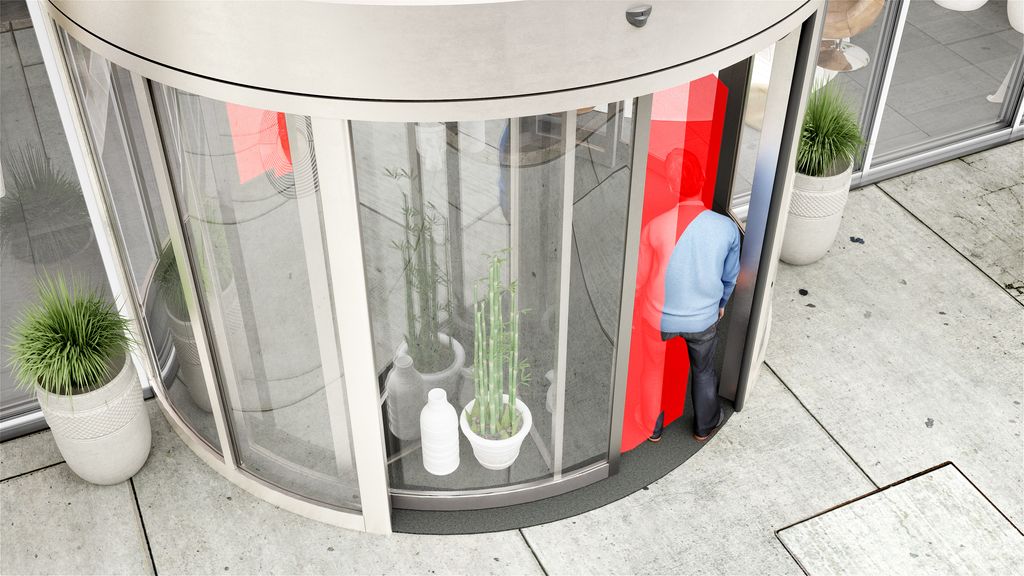

Deux zones

Si nécessaire, deux zones peuvent être assignées à des sorties différentes pour offrir des fonctions différentes (ex. ralentir et arrêt).

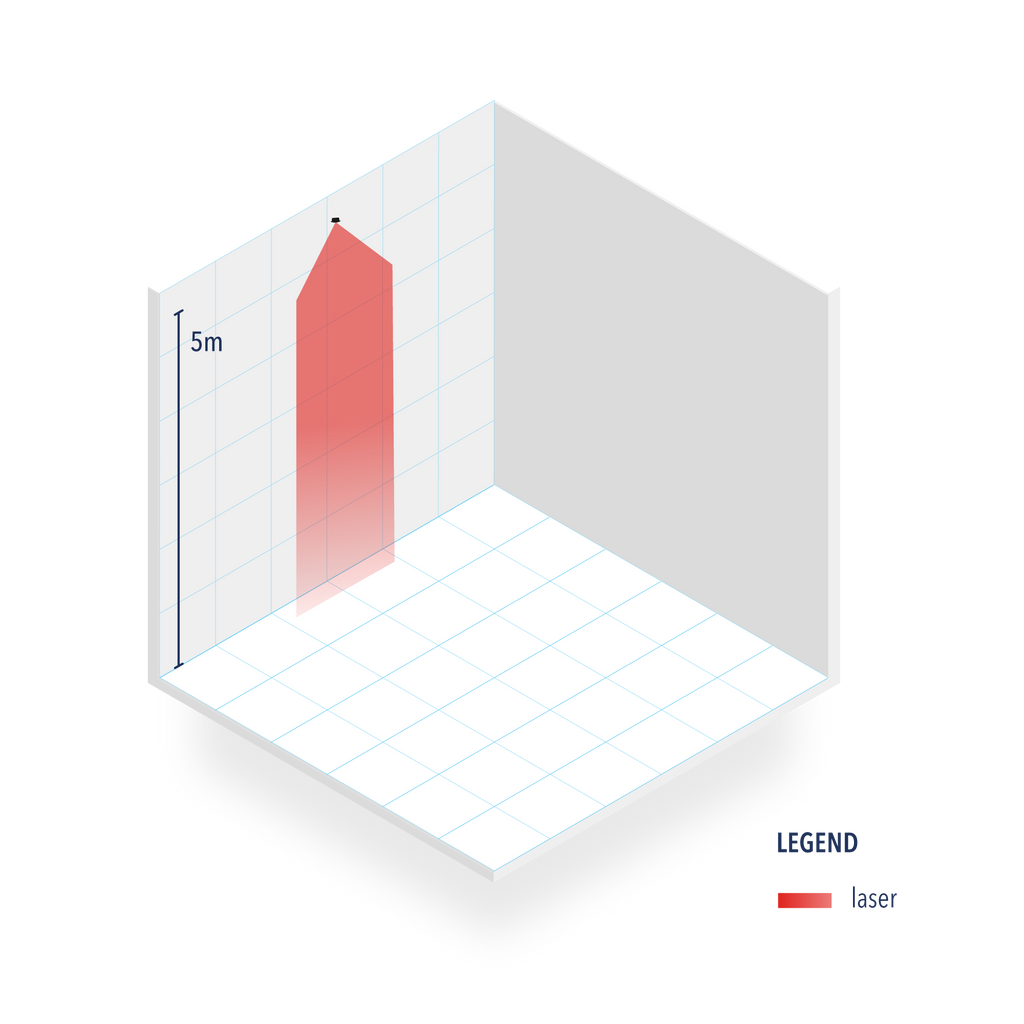

Zones de détection
Spécifications techniques

Technologie

LASER scanner, mesure du temps de vol



Mode de détection

Présence



Hauteur d'installation

3,5 m (DIN 18650-1)
4 m (EN 16005)
5 m (avec une réflectivité de 8 %)



Angle d'ouverture

90°



Résolution angulaire

0,23 ° (400 spots sur 90 °)



Corps d'essai

700 mm x 300 mm x 200 mm (corps d'essai CA conformément à EN 16005 et DIN 18650-
1 < 4 m) cylindre de 50 mm (corps d'essai CB conformément à DIN 18650-1 < 3,5 m)



Caractéristiques d'optique
IEC/EN 60825-1

Longueur d’onde 905 nm ; puissance de sortie 0,10 mW ; Classe 1
Longueur d’onde 635 nm ; puissance de sortie 0,95 mW ; Classe 2-point visible



Tension d'alimentation

12-24 V c.c. ± 15 %



Consommation

≤ 2,2 W



Temps de réponse

Max. 90 ms



Sortie

1 photocoupleur (isolation galvanique, sans polarité)
Tension de commutation max. : 42 V c.a./ 60 V c.c.
Courant de commutation max. : 100 mA
1 relai (exempt de dispositif de contact à permutation potentiel)
Tension de contact max. : 60 V c.a./ 125 V c.c.
Courant de contact max. : 1,0 A (résistif)
Puissance de commutation max. : 30 W (c.c.) / 60 VA (c.a.)



Signaux des LED

1 LED bicolore : statut détection/sortie



Dimensions
Version montage encastré
Version montage en surface

178 mm (L) × 85 mm (H) × 53 mm (P)
168 mm (L) × 93 mm (H) × 42,5 mm (P)



Matériau-Couleur

PC/ABS - Noir / Aluminium



Angles d'inclinaison

0° à +5°



Degré de protection

IP54 ( EN 60529 )



Plage de températures

-30 °C à +60 °C sous tension



Humidité

0-95% sans condensation



Vibrations

< 2 G



Conformité

Ce produit est conforme à toute la législation européenne applicable. Veuillez vous référer à la Déclaration de conformité pour en savoir plus.


Versions
  • LZR®-FLATSCAN REV PZ RECESSED

    Version montage encastré

  • LZR®-FLATSCAN REV PZ SURFACE

    Version montage en surface

Accessoires
  • LZR®-FLATSCAN REV SPACER

    Spacer pour LZR®-FLATSCAN REV PZ RECESSED

Installation

• Deux spots visibles vous aident à ajuster la position du champ de détection
• L’angle du champ de détection est ajustable: de 0 à 5 degrés.
• Des paramètres supplémentaires peuvent être choisis grâce à la télécommande
