LZR®-FLATSCAN SW

Détecteur de sécurisation pour portes battantes
Technologie Laser

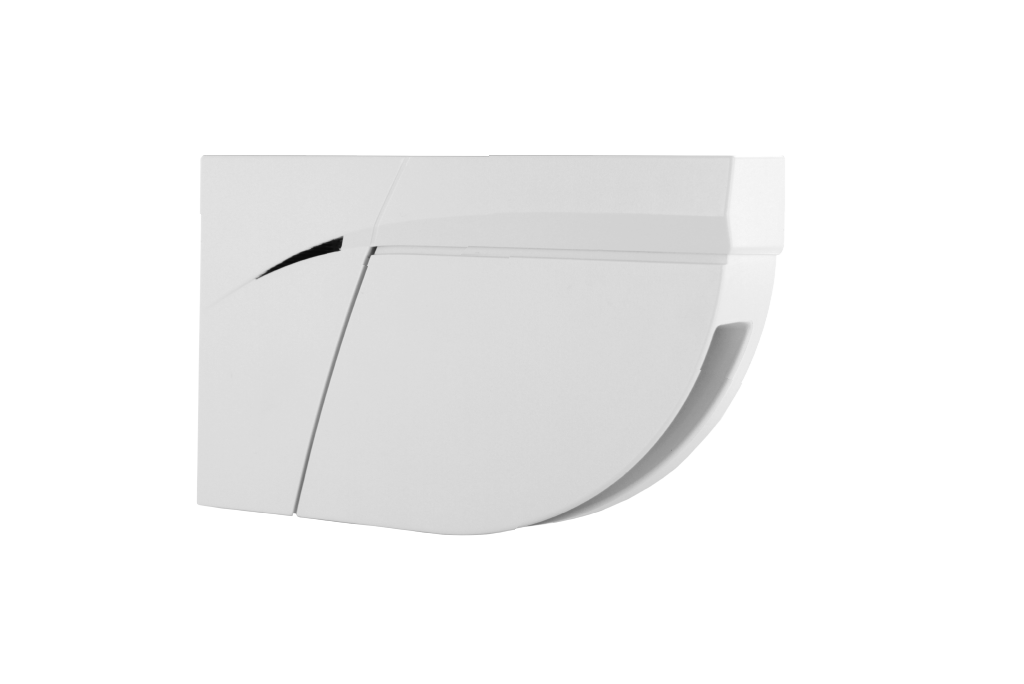

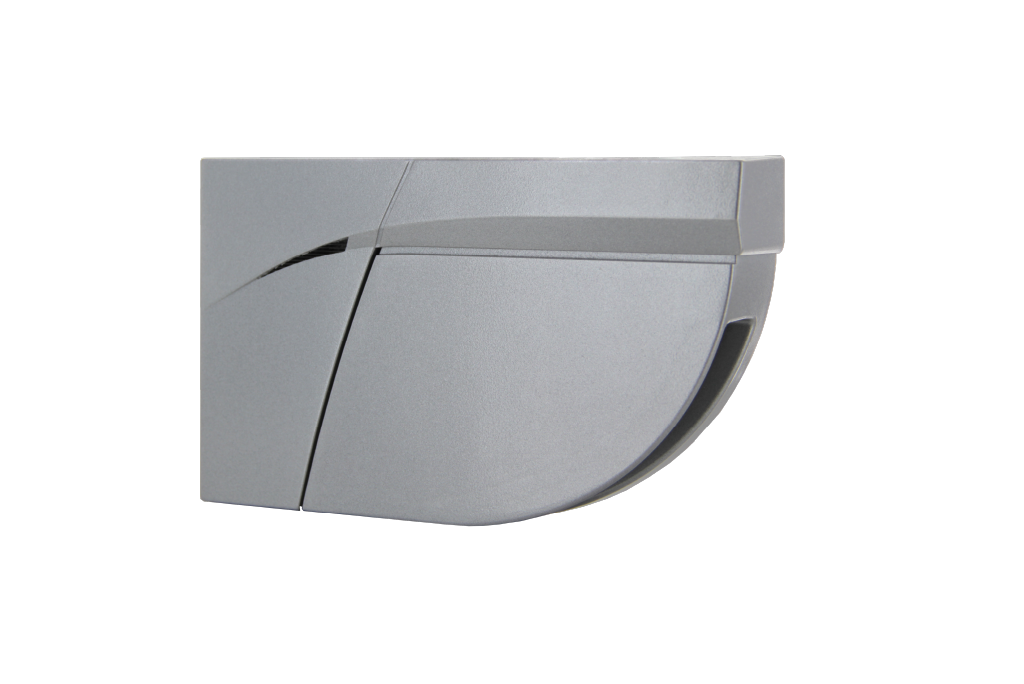

Couleurs:
LZR-Flatscan noir

Description

Le LZR®-FLATSCAN SW utilise la technologie laser (mesure de temps de vol) au profit des applications pour portes battantes. Il génère 170 points de mesure pour offrir une protection totale à l’utilisateur, tout en restant simple à mettre en oeuvre. Un seul module LZR®-FLATSCAN SW permet de couvrir toute la largeur et la hauteur du vantail ainsi que la zone de pincement. Découvrez le site dédié au Flatscan SW

Caractéristiques

bea-flatscan-sw-compact-design

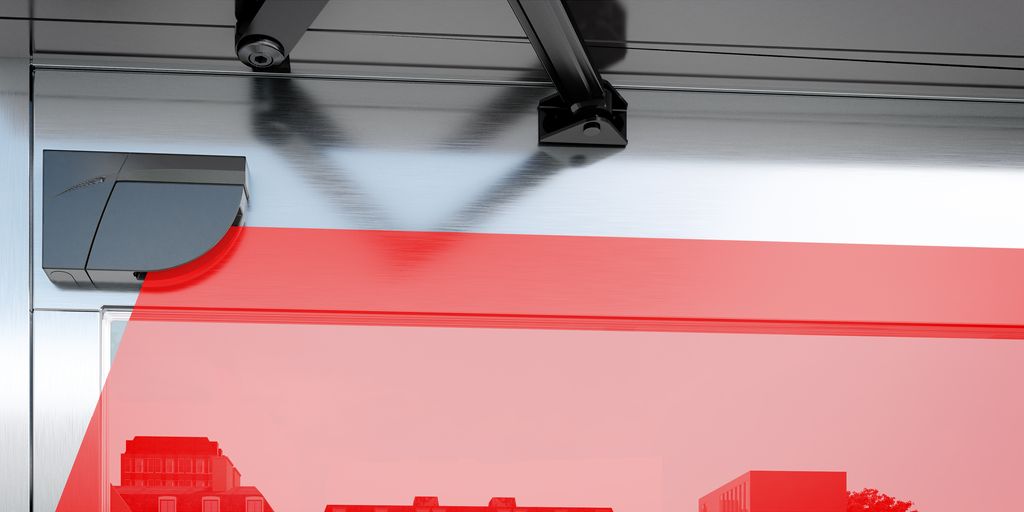

Taille compacte

Le LZR®-FLATSCAN SW s’adapte à tous types de portes, quelles que soient leurs dimensions. Avec sa taille compacte (8,5 cm × 14,2), il réduit l’encombrement au niveau du transport et du stockage.

bea-flatscan-sw-environment-floor

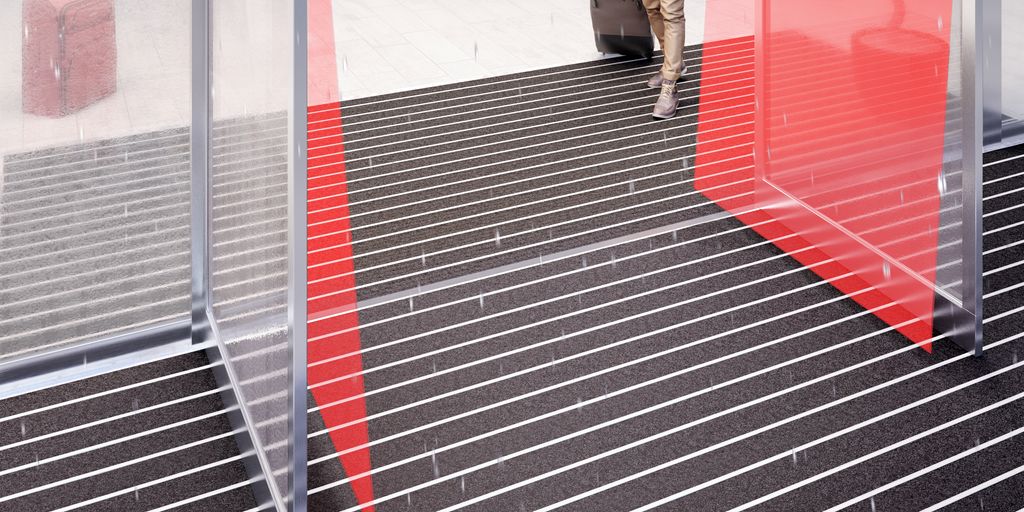

Indépendant du sol et de l'environnement

La technologie laser garantit une indépendance vis-à-vis de la nature du sol (caillebotis, tapis absorbant, sols réfléchissants, sols mouillés) et des environnements directs de la porte (main courante, radiateurs, …).

bea-flatscan-sw-pinch-zone-safety

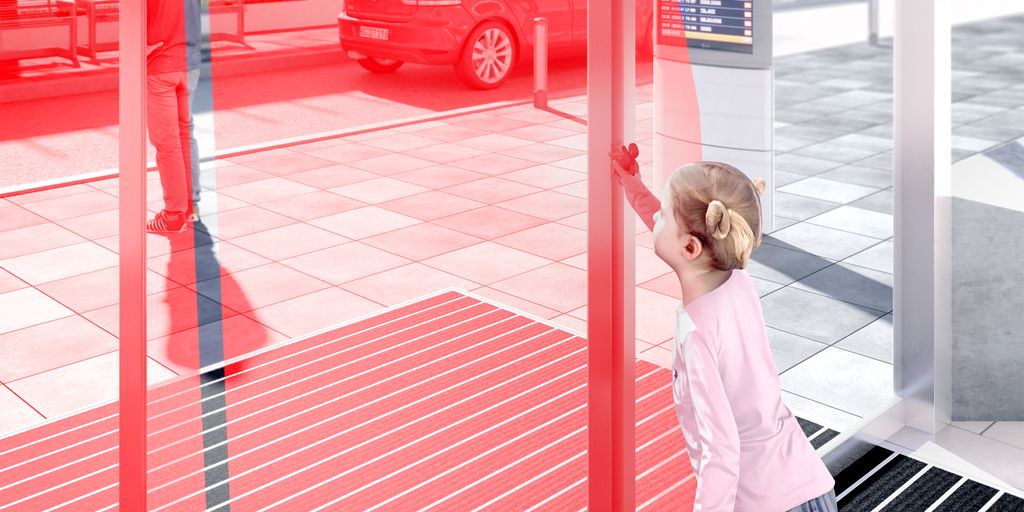

Sécurisation de la zone de pincement

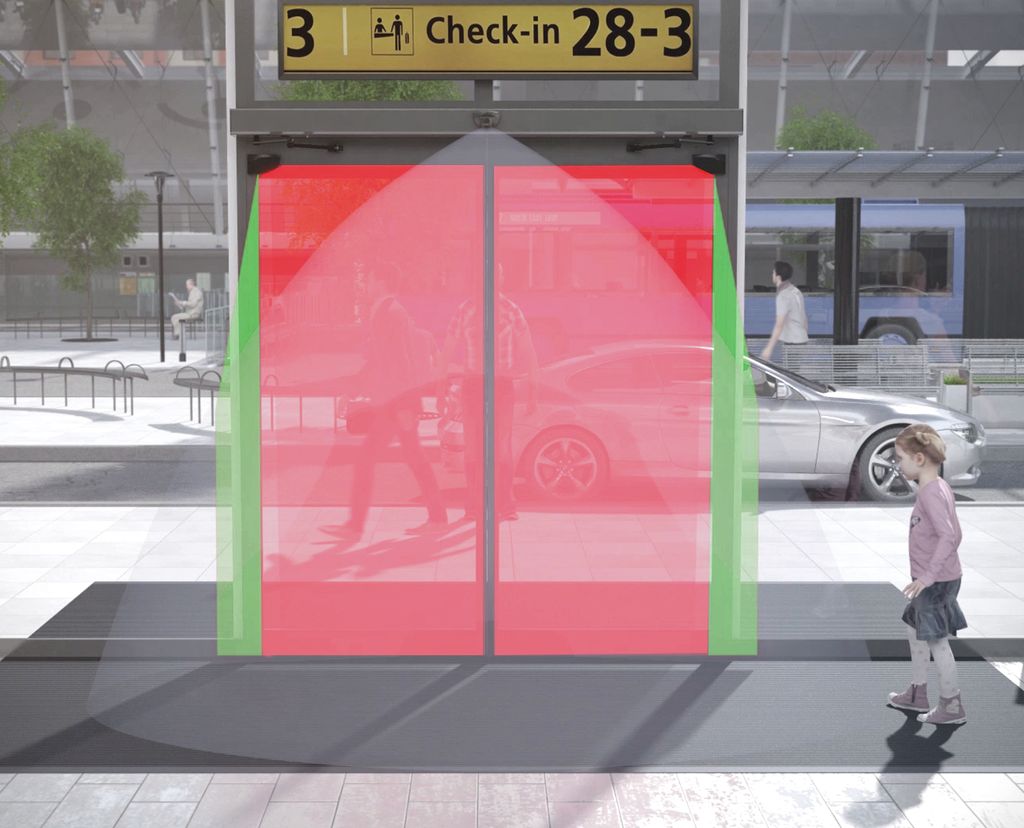

Le LZR®-FLATSCAN SW dispose de 100 points de mesure, répartis sur 16° dans la zone de pincement, pour offrir une protection des doigts.

bea-flatscan-sw-installation-teach-in

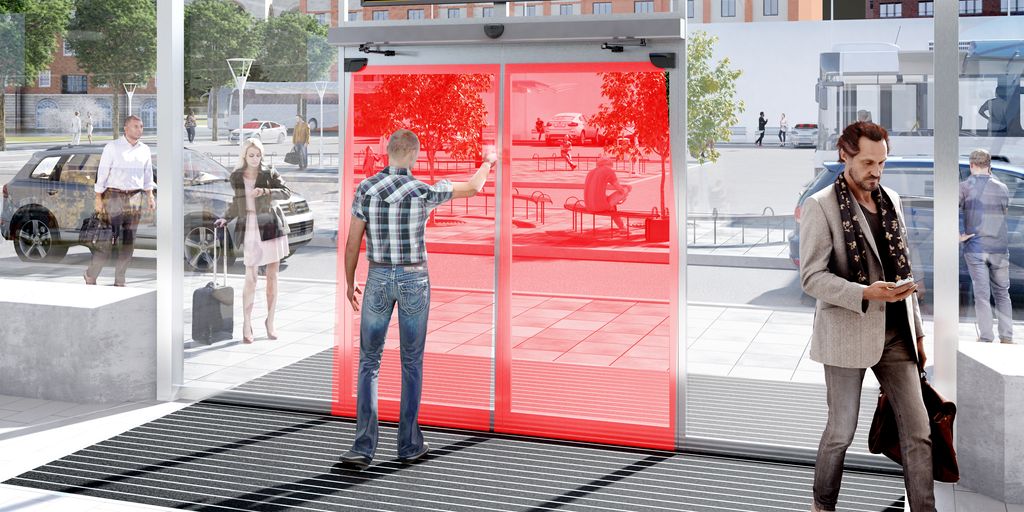

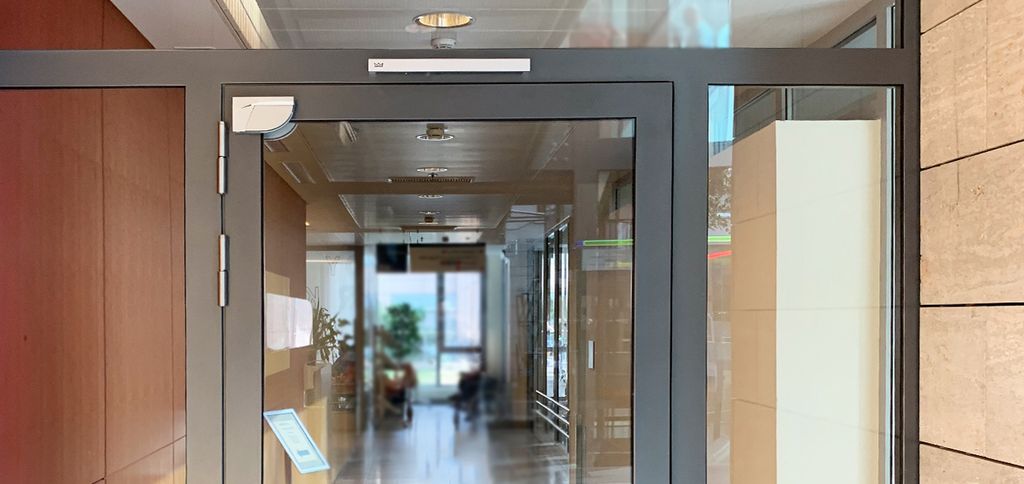

Installation rapide et intuitive

La largeur de la zone de détection se définit d’un mouvement de la main. Il n’y a plus de profilés à découper.

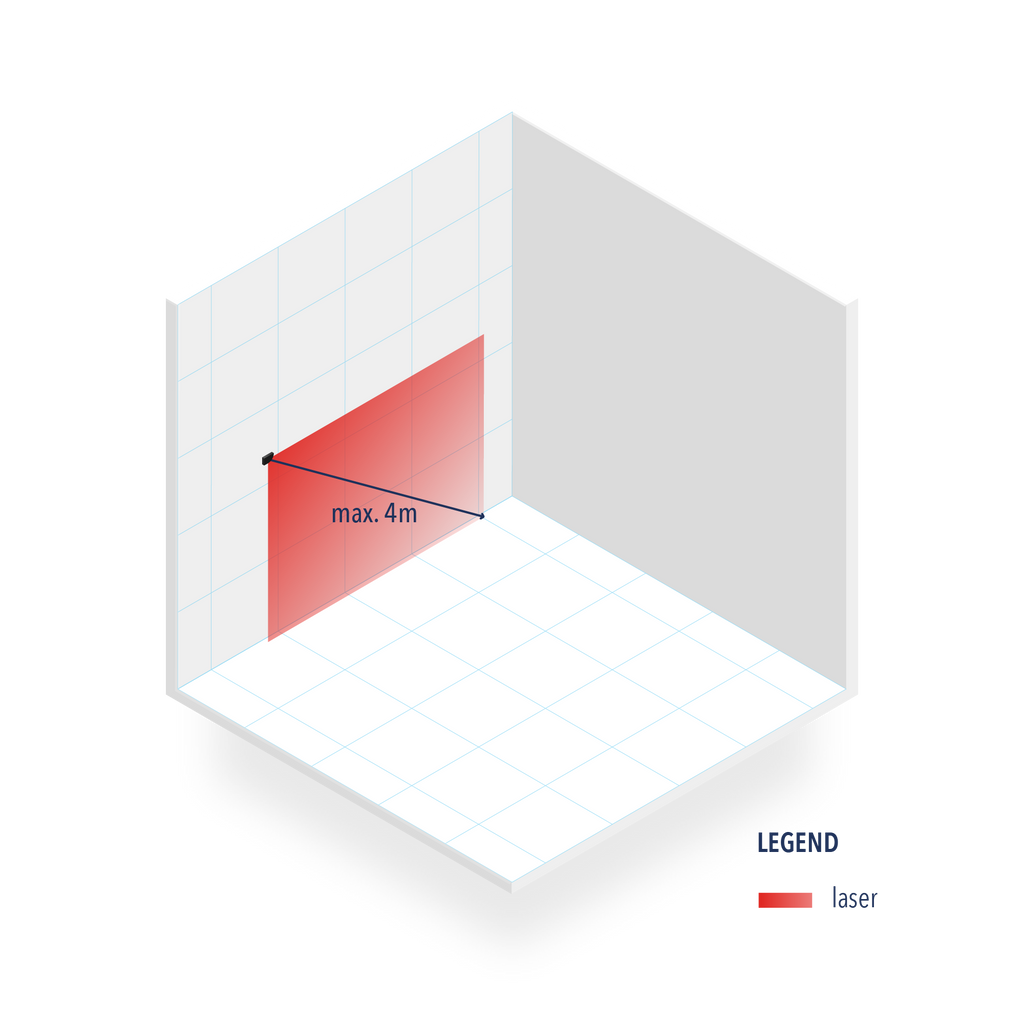

Zone de détection



Spécifications techniques

Technologie

LASER scanner, mesure du temps de vol



Mode de détection

Presence



Distance de détection max.

4 m (diag) avec 2% de réflectivité (ex. : à l = 1,5 m -> max. H = 3,7 m)



Champ de vision

Sécurisation du vantail : 90°
Sécurisation de la zone de pincement : 16°



Résolution angulaire

Sécurisation du vantail : 1,3°
Sécurisation de la zone de pincement : 0,2°



Taille typique d'objet détecté

Sécurisation du vantail : 10 cm @ 4 m (par rapport à la distance de l’objet, DIP 2 = ON)
Sécurisation de la zone de pincement: 2 cm @ 4 m (par rapport à la distance de l’objet, DIP 2 = ON)



Corps d'épreuve

700 mm × 300 mm × 200 mm (testbody CA selon EN 16005 & DIN 18650)



Caractéristiques d'émission

LASER infrarouge: Longueur d’onde 905 nm ; puissance de sortie pulsée max. 25 W; Class 1



Alimentation

12 - 24 V DC ± 15 %



Consommation

≤ 2 W



Temps de réponse

Sécurisation du vantail : max. 50 ms
Sécurisation de la zone de pincement : max. 90 ms



Sortie
Tension de commutation max.
Courant max. commutable

2 relais électroniques ( isolation galvanisée - libre de polarité )
42V AC/DC
100 mA



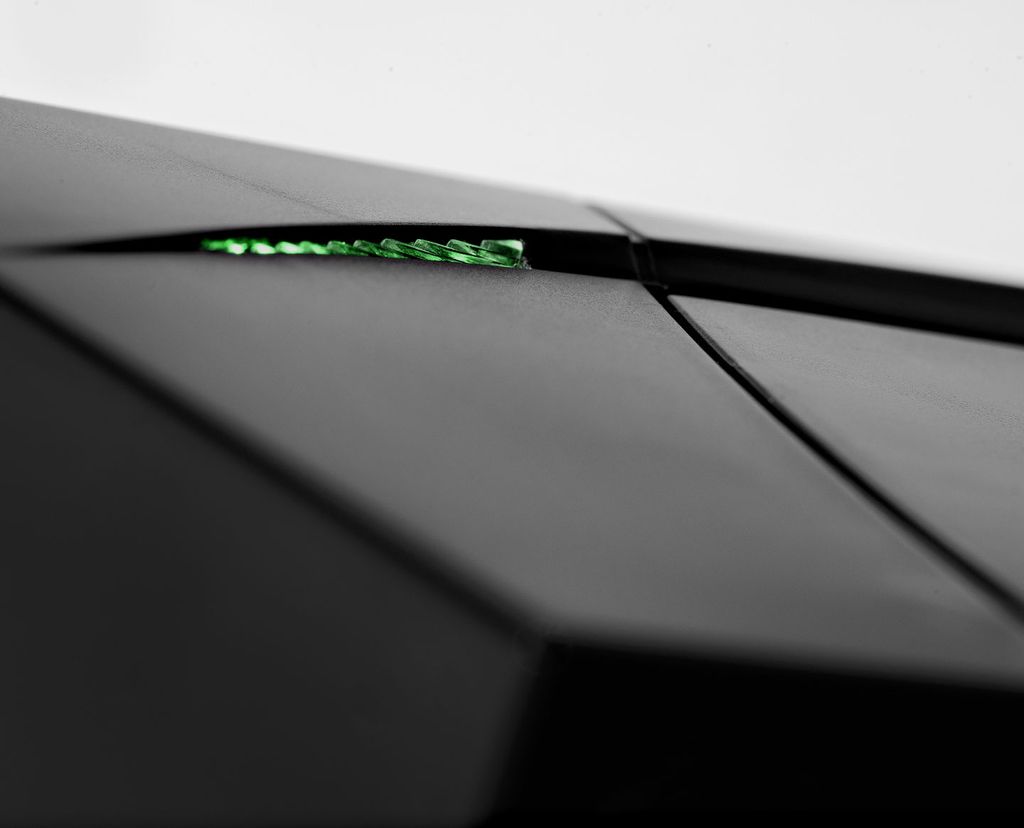

Signaux LED

1 LED bicolore : état de la détection/sortie



Dimensions

142 mm (L) × 85 mm (H) × 23 mm (P) ( support de montage + 7 mm )



Matériaux - Couleurs

PC/ASA - Noir - Aluminium - Blanc



Angles de réglage

+2° à +10° (sans le support de montage)



Indice de protection

IP54 (EN 60529)



Plage de température

-30°C à +60°C sous tension



Humidité

0-95 % non-condensant



Vibrations

< 2 G



Vitesse min. du vantail

2°/sec



Conformité aux normes

Ce produit est conforme à toute la législation européenne applicable. Veuillez vous référer à la Déclaration de conformité pour en savoir plus.



Les spécifications peuvent être modifiées sans notification préalable. Toutes les valeurs sont mesurées dans des conditions spécifiques.

Versions
  • kit LZR®-FLATSCAN SW gauche + droit

    LZR®-FLATSCAN SW kit gauche + droit

  • LZR®-FLATSCAN SW gauche

    LZR®-FLATSCAN SW gauche

  • LZR®-FLATSCAN SW droit

    LZR®-FLATSCAN SW droit

  • LZR®-FLATSCAN SW CAN

    LZR®-FLATSCAN SW CAN

Accessoires
  • Accessoire de la gamme FLATSCAN pour porte coupe-feu
    LZR®-FLATSCAN FDA

    Accessoire de la gamme FLATSCAN pour porte coupe-feu

  • LZR®-FLATSCAN RETROFIT INTERFACE

    Interface retrofit pour la gamme  FLATSCAN

  • Capot de protection LZR-FLATSCAN
    LZR®-FLATSCAN PROTECTIVE COVER

    Capot de protection pour LZR-FLATSCAN

  • Télécommande universelle pour réglage de nos détecteurs
    BEA REMOTE CONTROL

    Télécommande universelle pour réglage de nos détecteurs

  • LZR®-FLATSCAN GDA

    Accessoire LZR-FLATSCAN pour porte vitrée

  • LZR®-FLATSCAN SW TILTED MOUNTING BASE

    Kit d’accessoire LZR®-FLATSCAN pour les portes pivots
