EAGLE

Öppningssensor för alla typer av automatiska dörrar

Teknik Radar

Färger:

Beskrivning

EAGLE är en mikrovågssensor som kan monteras på alla typer av automatiska dörrar, oavsett omgivning. EAGLE ONE är en enkelriktad rörelsesensor för standard automatiska dörrar. EAGLE ONE HM kan användas för hög montering upp till 5 m. EAGLE THREE-N är en enkelriktad rörelsesensor särskilt utformad för självövervakade utrymningsdörrar. Konfigurering av parametrar är flexibel och enkel via fjärrkontrollen eller tryckknappar.

Funktioner

Energibesparande

Förbättring av byggnaders energieffektivitet tack vare den enkelriktade radarn, som detekterar närmande rörelse och filtrerar bort rörelse ifrån: dörren stängs lättare och minskar värmeförlust.

Flexibilitet

Storlek och format på detekteringsfältet kan anpassas enligt din miljö och applikation.

Stabilitet och tillförlitlighet

Tack vare BEA plan antenn och dess enkelriktade detekteringsläge erbjuder EAGLE hög nivå av stabilitet och pålitlighet.

Alternativa monteringsmöjligheter

Möjlighet att montera sensorn i golvet eller i taket. När de placeras ovanför gångjärnen på en svängdörr ignorerar sensorerna dörrens stängningsrörelse.

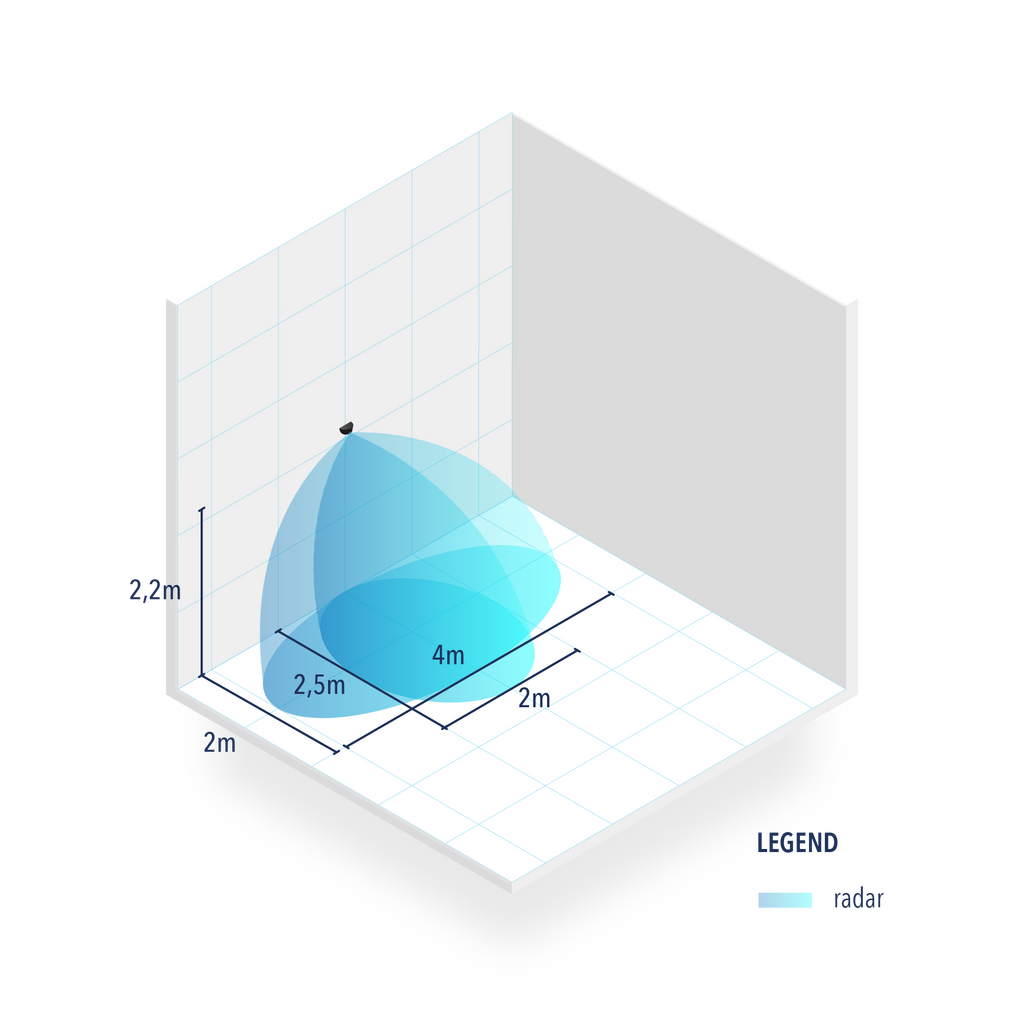

Detekteringsfält

Tabell över specifikationer

	EAGLE ONE	EAGLE THREE-N
Teknik	mikrovåg och mikroprocessor
Sändarfrekvens	24,150 GHz
Sändareffekt	< 20 dBm EIRP
Sändardensitet	< 5 mW/cm²
Detekteringsläge	rörelse
Min. detekteringshastighet	5 cm/s
Matningsspänning	12V till 24V AC ±10 %; 12V till 24V DC +30 % / -10 %
Nätfrekvens	50 till 60 Hz
Max. energiförbrukning	< 2 W
Utgång	relä (fri från potentiell övergångskontakt) Max. kontaktspänning: 42V AC/DC Max. kontaktström: 1A (resistiv) Max. bryteffekt: 30W (DC) / 42VA (AC)	Utan detekteringsstatus (strömkälla AV) Max. öppen kretsspänning: 6,5V Utspänning tillgänglig på 10mA: 3V min. Typisk laddning: upp till 3 optokopplare kopplade i serier, fri från potentiell
Monteringshöjd	EAGLE ONE: från 1,8 m till 4 m; EAGLE ONE HM: från 4 m till 5 m	från 1,8 m till 4 m
Nivå av skydd	IP54
Temperaturvariation	från -20 °C till + 55 °C
Dimensioner	120 mm (L) x 80 mm (H) x 50 mm (B)
Lutningsvinklar	0° till 90° vertikal; -30° till +30° lateral
Material	ABS
Vikt	215 g
Kabellängd	2,5 m
Överensstämmelse med norm	EN 300 440-2 V1.4.1, EN 301 489-1 V1.9.2, EN 301 489-3 V1.6.1, EN 62311, EN 62479

Specifikationer kan komma att ändras utan förvarning – Mätt under speciella förhållanden.

Versioner

EAGLE ONE

enkelriktad sensor för alla typer av dörrar
EAGLE ONE HM

enkelriktad sensor för hög montering
EAGLE THREE-N

enkelriktad sensor för självövervakade utrymningsdörrar

Tillbehör

EAGLE CA

Taktillbehör för EAGLE

Visa produkten
EAGLE BA

Fäste tillbehör för EAGLE

Visa produkten
EAGLE/SPARROW ORA

Regntillbehör för EAGLE och SPARROW

Visa produkten
EAGLE RA

Regntillbehör för EAGLE

Visa produkten
BEA REMOTE CONTROL

Universal fjärrkontroll för justeringar av våra sensorer.

Visa produkten
