MATRIX

Induktionsslinga styrenhet
Teknik Induktionsslingor

Beskrivning

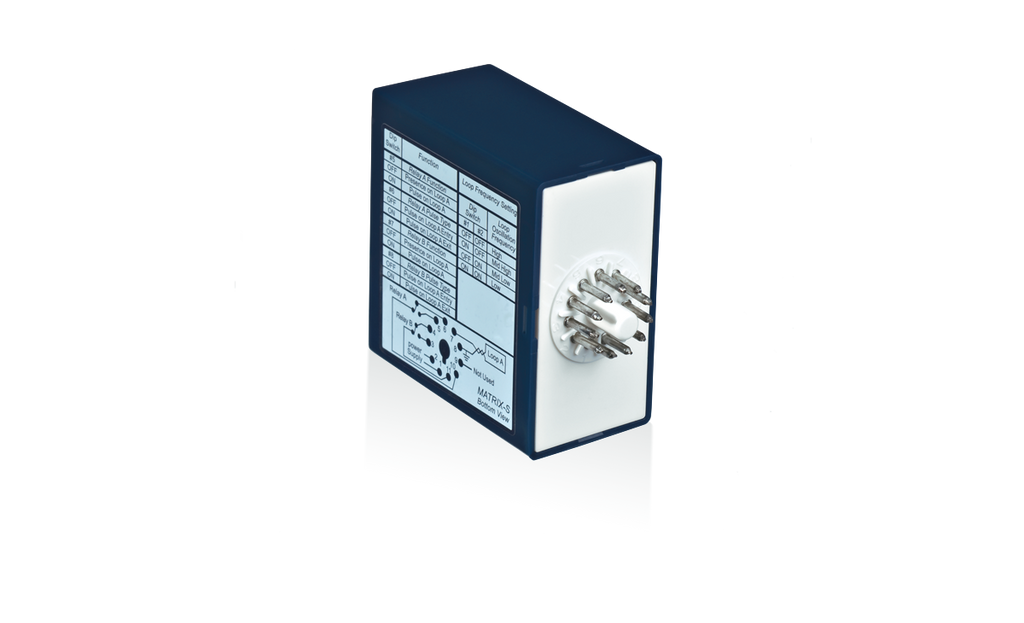

MATRIX är en styrenhet för induktionsslinga som upptäcker närvaro såsom fordon och metallobjekt. De mest vanliga applikationerna är industriella dörrar, parkeringsbarriärer och grindar. MATRIX-sortimentet är utformat för att garantera långsiktig stabil detektion. MATRIX-4 kommer med minneseffekt, vilket memorerar information vid strömavbrott.

Funktioner

Immunitet

4 frekvensjusteringar för att undvika alla störningar.

Sensitivitet

MATRIX är utrustad med en ABS-funktion som används för att göra slingan känslig för upphöjda golvfordon, spårvagnar eller gaffeltruckar.

Riktning

Möjlighet att definiera rörelseriktningen på 2-kanals.

Universell

Tack vare standardkontakter kan MATRIX integreras i de flesta kontrollboxar.

Tabell över specifikationer

Teknik:

induktiva slingor



Inställning:

automatisk



Detekteringsläge:

närvaro eller puls



Närvaro tid:

1 min till oändlighet



Pulstid utgång:

100 ms eller 500 ms



Induktansintervall:

20 μH till 1 000 μH



Frekvens intervall:

20 kHz till 130 kHz



Frekvens steg:

MATRIX-S: 4,
MATRIX-D: 2x2



Sensitivitet (ΔL/L):

0,005 % till 0,5 %



Reaktionstid:

25 ms



Strömförsörjning:

MATRIX-S och -D 12-24: 12-24 V AC/DC +/-10 %
MATRIX-S och -D 220: 230 V AC +/-10 %



Nätfrekvens:

48 till 62 Hz



Energiförbrukning:

< 2,5 W



Nivå av skydd:

IP40



Temperaturvariation:

-30 °C till +70 °C (förvaring); -30 °C till +40 °C (drift)



Utgång:
Max. kontaktspänning
Max. kontaktström

2 reläer (fri potentiell övergångskontakt)
230 V AC
5 A (resistiv)



LED-indikatorer:

grön LED: ström; röd LED: slinga status



Skydd:

slinga isoleringstransformator, zenerdioder, gasurladdningspanning



Huvudkontakt:

standard 11-polig rund kontakt 86CP11



Dimensioner:

77 mm (H) x 40 mm (W) x 75 mm (D)



Vikt:

< 200 g



Specifikationer kan komma att ändras utan förvarning – Mätt under speciella förhållanden.

Versioner
  • MATRIX-S12-24

    enkel slinga med 12 till 24 V AC/DC strömförsörjning

  • MATRIX-D12-24

    dubbel slinga med 12 till 24 V AC/DC strömförsörjning

  • MATRIX-S220

    enkel slinga med 220 till 240 V AC strömförsörjning

  • MATRIX-D220

    dubbel slinga med 220 till 240 V AC strömförsörjning

  • MATRIX-4-S-12-24

    enkel slinga med 12 till 24 V AC/DC strömförsörjning och minneseffekt

  • MATRIX-4-D-12-24

    dubbel slinga med 12 till 24 V AC/DC strömförsörjning och minneseffekt
